Berbagai bentuk nozzle semprotan ultrasonik
Setiap nosel ultrasonik beroperasi pada frekuensi tertentu, yang menentukan ukuran tetesan. Nozel terbuat dari paduan titanium kekuatan sangat tinggi dan bahan stainless steel, membuatnya sangat tahan terhadap serangan kimia dan memberikan kinerja yang sangat baik. Cairan dimasukkan ke dalam permukaan atomisasi dengan tabung umpan non-blocking yang memanjang sepanjang nozzle, menciptakan getaran dalam cairan pada permukaan atomisasi. Untuk membuat atomisasi cairan, amplitudo getaran dari permukaan atomisasi harus dikontrol dengan hati-hati. Di bawah apa yang disebut amplitudo kritis, energi ultrasonik tidak cukup untuk menghasilkan tetesan teratomisasi. Jika amplitudo terlalu tinggi, cairan terkoyak terbuka dan sejumlah besar "blok fluida" dikeluarkan. Kabut halus kecepatan rendah spesifik semprotan ultrasonik hanya diproduksi dalam kisaran spesifik dan sempit.

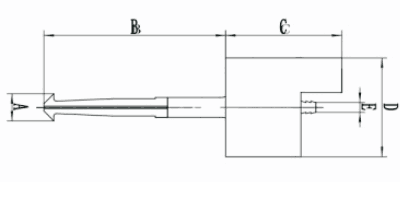

Nosel yang ditunjukkan di atas memiliki permukaan atomisasi berbentuk kerucut yang tujuannya adalah untuk membubarkan semprotan. Dalam beberapa aplikasi, semprotannya sangat sempit. Dalam hal ini, permukaan kepala semprotan datar. Menurut lebar pola semprotan dan laju aliran yang dibutuhkan, permukaan kepala semprot pada dasarnya dibagi menjadi tiga jenis berikut.
Gambar paling kiri pada gambar di atas menunjukkan bahwa bentuk atomisasi dari nosel ultrasonik tipe hamburan berbentuk kerucut. Dalam keadaan normal, atomisasi dan diameter penyemprotan adalah 50,8 hingga 76,2mm.
Ilustrasi utama adalah nosel ultrasonik terfokus dengan bentuk silinder kecil. Jenis nozzle ultrasonik ini menyemprotkan diameter di kisaran 0,381 hingga 1,016 mm. Biasanya kami merekomendasikan jenis nosel ini untuk aliran semprotan rendah, laju semprotan rendah, dan semprotan sempit.
Gambar paling kanan menunjukkan bahwa atomisasi semprotan ultrasonik tipe pesawat memiliki bentuk silinder. Pola semprotan ini memiliki laju aliran dan laju semprotan yang relatif tinggi, tetapi memiliki rentang penyemprotan lateral yang terbatas dibandingkan dengan nosel ultrasonik tipe pencar.
